1/用途

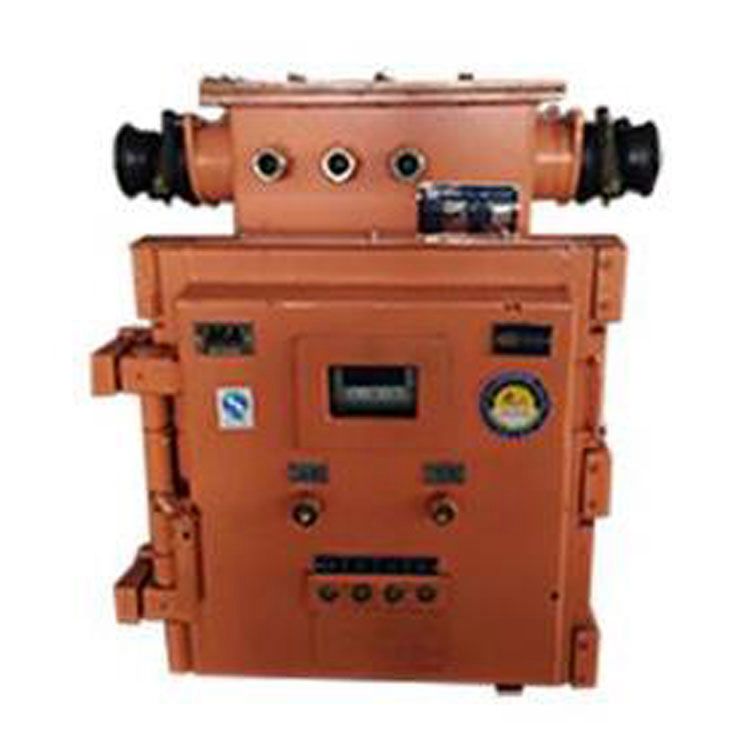

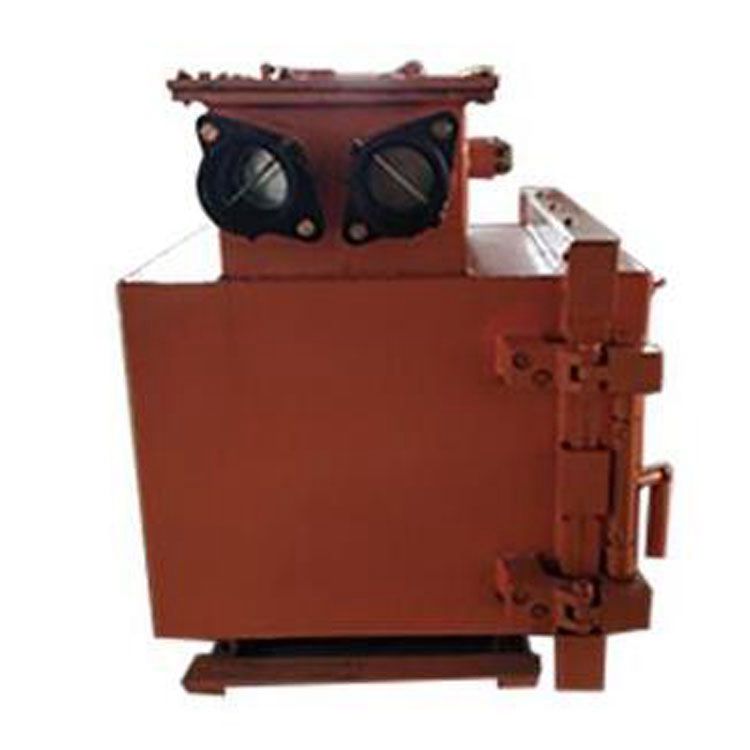

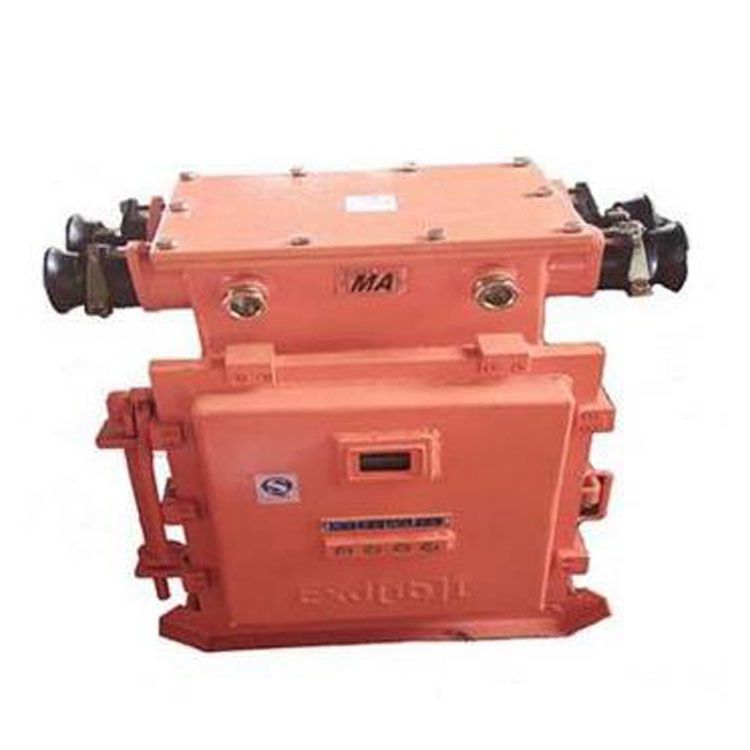

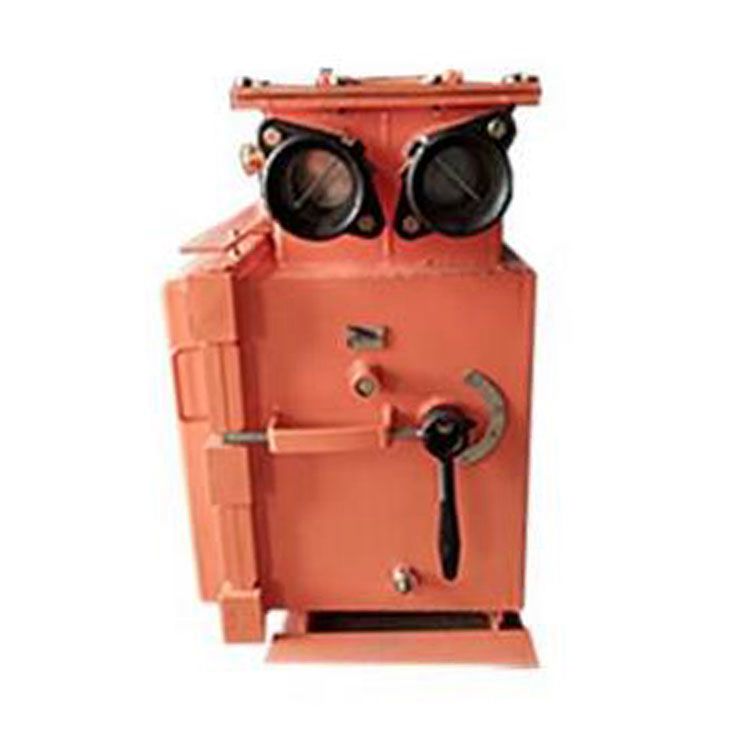

KBG-200/10Y礦用隔爆型移動變電站用永磁高壓真空開關(以下簡稱起動器)適用于煤礦井下和其它周圍介質含有性氣體(甲烷混合物)的環境中,在交流50Hz/1140V或660V,電流至400A的線路中,對三相鼠籠型異步電動機起動/停止/進行控制和保護,并

可在停止時進行換向.

2/特點

起動器使用智能型單片機綜合保護器,具有過載/相不平衡/漏電閉鎖/短路等保護及相應的故障顯示,通過保護器的菜單,可實現試驗功能,可方便檢測各項保護功能.

  （1)起動器操作方式有兩種

       :按原理圖外接按鈕及二極管,用以對電動機進行起停控制;

       近控:使用起動器本身的按鈕,對電動機進行起?？刂?/span>.

（2）起動器具有手動緊急停止和換向功能;

（3）起動器具有液晶顯示功能,可顯示:

1）/三相電流,系統電壓;

        2）/合閘運行,分閘待機;

        3）/過載/相不平衡/短路/漏電閉鎖,高低速轉換;

        4）/故障查詢;

（4）起動器起動雙速電動機由低速向高速的轉換方式

      a/自動轉換:在保護器的自動狀態下,自動轉換又分定時和電流兩種方式,兩種方式的轉換通過保護器的菜單設定.

       1)/定時方式:在電動機低速起動后,經整定時間的延時后,自動轉向高速.

       2)/電流方式:電動機低速起動后,當起動電流降到其低速正常工作電流的0.8～1.2倍后, 自動轉向高速.

       b/手動轉換:在保護器的手動狀態下,可實現電動機低/高速的手動轉換.電動機低速起動后,始終運行在低速狀態,當按下起動器本身的手動高速按鈕SB3后,轉向高速.

KBG-200/10Y礦用隔爆型移動變電站用永磁高壓真空開關3/主要技術參數

(1) 額定電壓:AC1140V/660V;

(2) 額定頻率:50HZ;

(3) 額定工作電流:400A;

(4) 大控制功率:在1140V,ηCOSΦ＝0.75時大功率為608KW;在660V,ηCOSΦ＝ 0.75時大功率為352KW.

(5）本安電路參數

  本安輸出:DC 15.4V/5mA;

高輸出電壓:DC 15.4V

大輸出電流:DC 5mA;

（6)壽命與分斷能力

        機械壽命:300萬次;

         電壽命:AC-3類別 30萬次;AC-4類別  3萬次;

         極限分斷能力:在Ie條件下,正/反各三次;

     隔離換向開關的分斷能力:400A.

（7）隔爆形式:礦用隔爆兼本質**型

（8）防爆標志:Exd[ib]I.

（9）工作制:長期.\
