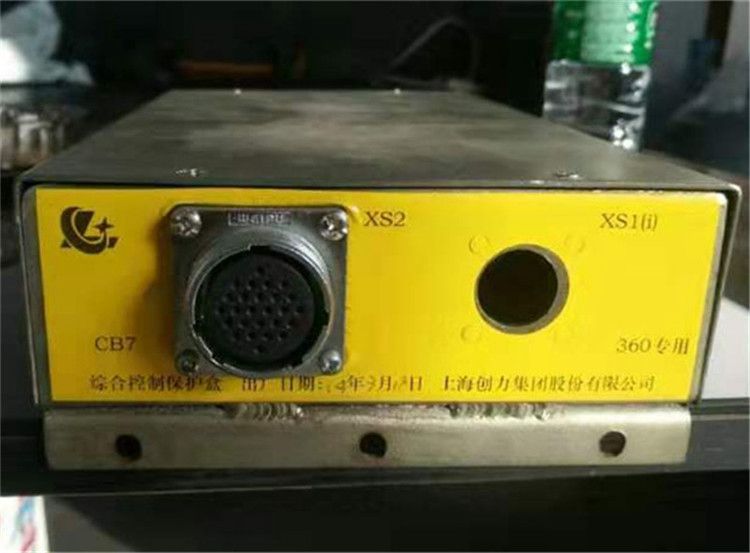

CB7綜合控制保護盒|上海創力集團股份有限公司

發布日期：2021-01-29瀏覽次數：

CB7綜合控制保護盒額定電流至1000A三相中性點不接地的供、變電系統中，作為總開關、分支開關，也可作為大容量電動機不頻繁起動控制之用。當供電電路出現過載、短路、斷相及三相不平衡、漏電時能自動切斷電源。作總開關時具有三相對稱性漏電和漏電閉鎖保護，為分支開關漏電保護的后備保護；作分支開關使用時具有選擇性漏電保護和漏電閉鎖保護功能。

如果主線路發生漏電現象或者是分支線路漏電時間過長，總開關會在設定時間內跳閘。漏電保護動作值分別為： 20KΩ（針對1140V）、11KΩ（針對660V）和3.5KΩ（針對380V）。

（1）短路保護：對高壓開關負載側出現短路故障時，進行定時限速斷保護。

（2）過載保護：對高壓開關負載側出現的持續過載，實施反時限保護，對負載側出現的斷續過載，進行能量釋放和累積運算，實施反時限保護。

（3）電纜絕緣保護：對高壓開關負載側使用雙屏蔽電纜的屏蔽芯線、屏蔽地線實行絕緣保護。
